Projektuojame ir gaminame saulės elektrinių montavimo ant žemės sistemas, pritaikytas skirtingiems grunto tipams ir objekto sąlygoms.

Tvirtinimo sprendimus rekomenduojame atsižvelgdami į gruntą, apkrovas ir konkrečią situaciją. Galimi tiek individualūs sprendimai, tiek standartinės saulės modulių montavimo sistemos.

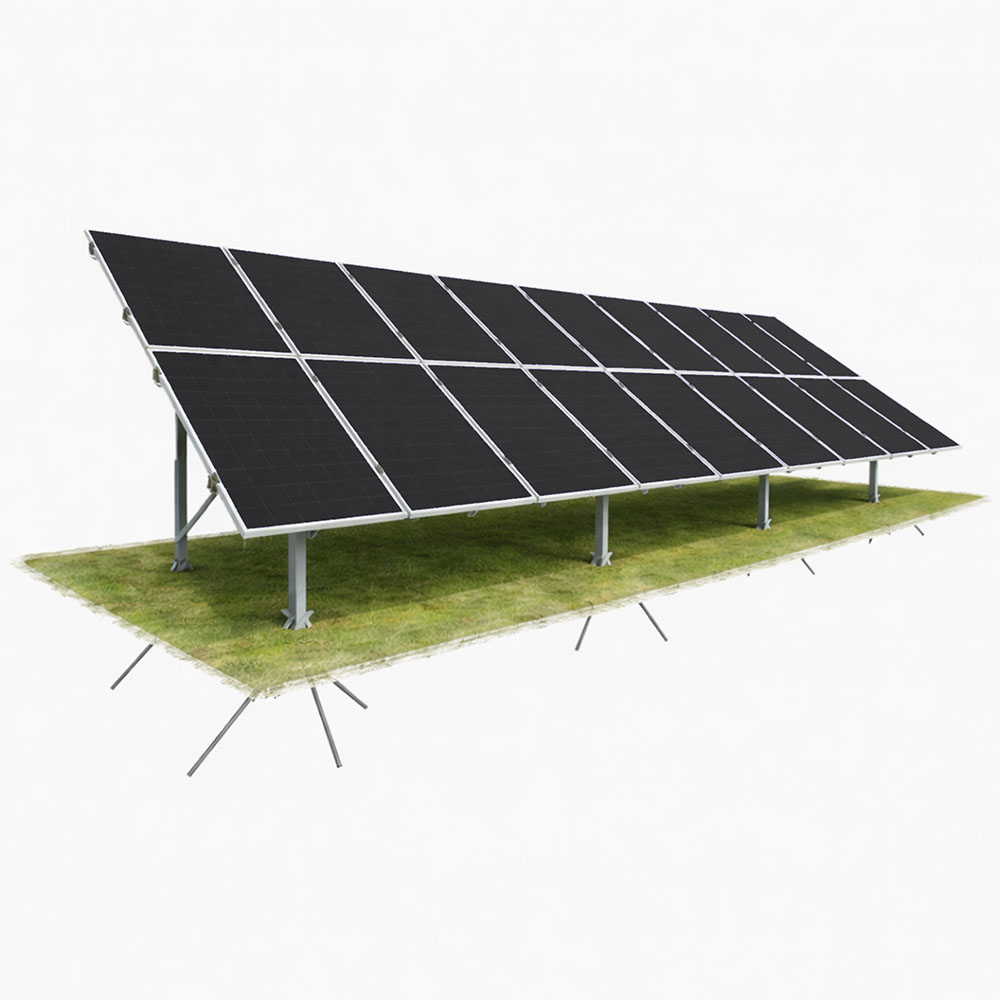

„Ežio“ tipo montavimo sistemos su strypais:

tinkamos stipresniems ir vidutiniams gruntams
minimalus poveikis gruntui
sprendimas, kai negalima naudoti kalamų polių ar betonavimo
greitai ir paprastai montuojama konstrukcija

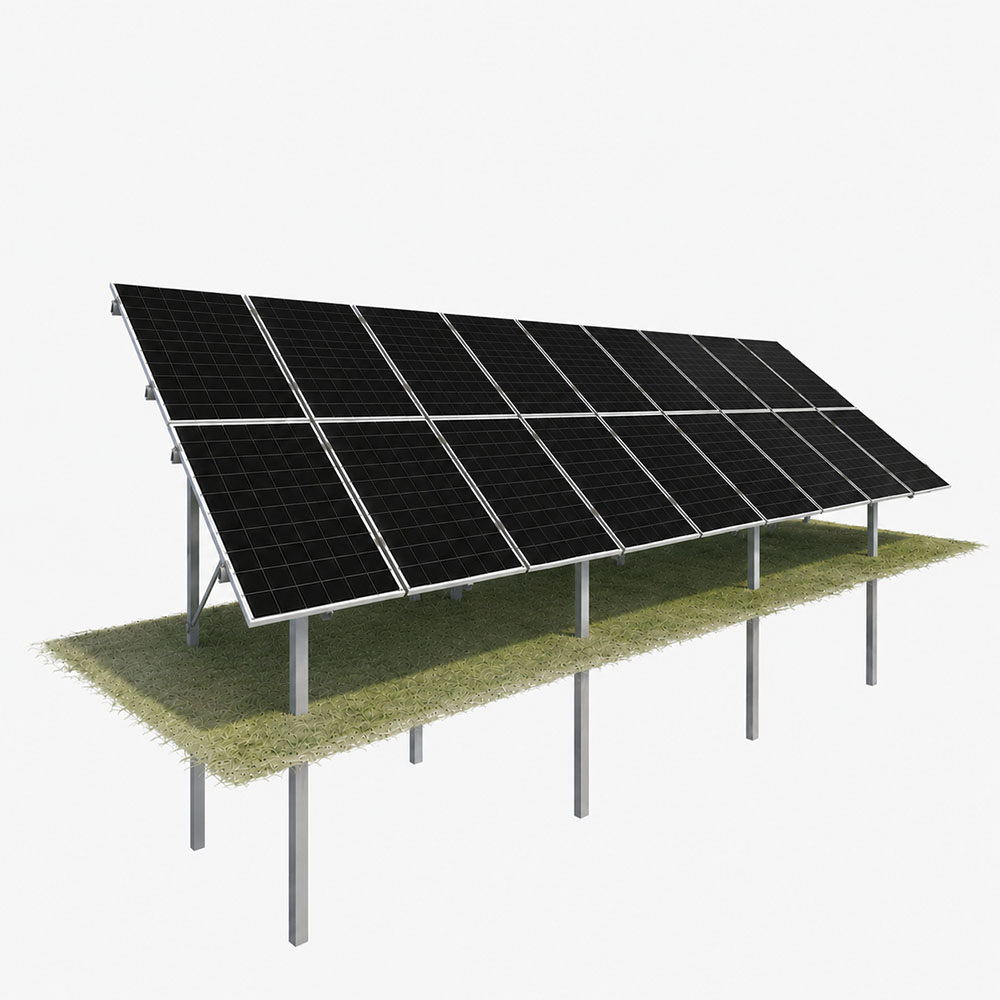

Polinės montavimo sistemos (kalamos arba betonuojamos):

tinkamos įvairiems grunto tipams
naudojamos saulės parkams ir didesniems projektams
kalama arba betonuojama priklausomai nuo grunto
užtikrina stabilų ir patikimą konstrukcijos pagrindą

Saulės modulių konstrukcijų techninės galimybės ir sprendimai

Saulės modulių montavimo ant žemės sistemos pritaikomos skirtingiems projektams, atsižvelgiant į modulių kiekį, jų orientaciją ir techninius reikalavimus. Saulės elektrinės konstrukcijų gamyboje naudojamos medžiagos parinktos atsižvelgiant į apkrovas, eksploatavimo sąlygas ir ilgaamžiškumo reikalavimus.

  • vienoje sistemoje gali būti tvirtinama nuo 8 iki 54 modulių
  • konstrukcijos pritaikomos konkretiems saulės moduliams
  • modulių pasvirimo kampas gali būti nuo 10 iki 45 laipsnių
  • vieno stalo ilgis iki 32 metrų
  • sprendimai pritaikomi skirtingiems projektų mastams

Konstrukcijos suprojektuotos pagal Eurocode standartus (EN 1990, EN 1991, EN 1993), o gamyba vykdoma laikantis EN 1090 sertifikavimo reikalavimų. Konstrukcijos atitinka CE ženklinimo reikalavimus. Montavimo sistemų gamyba ir konstrukcijos atitinka Europos standartus ir kokybės reikalavimus.

Sistemų poliai (kojos) papildomai karštai cinkuojami, siekiant padidinti atsparumą korozijai. Konstrukcijose naudojamas S235 ir S355 konstrukcinis plienas, taikomas karštas cinkavimas pagal ISO 1461. Tvirtinimo elementai pagaminami iš nerūdijančio plieno (A2-70), o modulių laikikliai – iš aliuminio lydinio papildomai anoduotu paviršiumi, kas užtikrina ilgaamžiškumą įvairiomis klimato sąlygomis.

Atsparumas apkrovoms

Saulės modulių konstrukcijos projektuojamos įvertinus realias apkrovas ir aplinkos poveikį.

  • suprojektuotos pagal Eurocode standartus (EN 1990, EN 1991, EN 1993)
  • atsparumas sniego apkrovoms iki 2.5 kPa
  • atsparumas vėjo apkrovoms iki 1.0 kPa
  • sprendimai pritaikyti Lietuvos klimato sąlygoms

Ilgaamžiškumas ir patikimumas

Saulės elektrinių konstrukcijų sprendimai orientuoti į ilgalaikį naudojimą ir atsparumą aplinkos poveikiui.

  • konstrukcijų tarnavimo laikas iki 25 metų
  • apsauga nuo korozijos iki 25 metų
  • užtikrinamas konstrukcijų stabilumas ir patikimumas

Saulės modulių montavimo ant žemės konstrukcijos kaina

(Tikslesnis skaičiavimas – žr. skaičiuoklė)

Polinės montavimo sistemos | 44 EUR/mod + PVM | (stalas nuo 10 mod,  modulio plotis 113.5)

„Ežio“ tipo montavimo sistemos su strypais | 49 EUR/mod + PVM | (stalas nuo 10 mod, modulio plotis 113.5)
